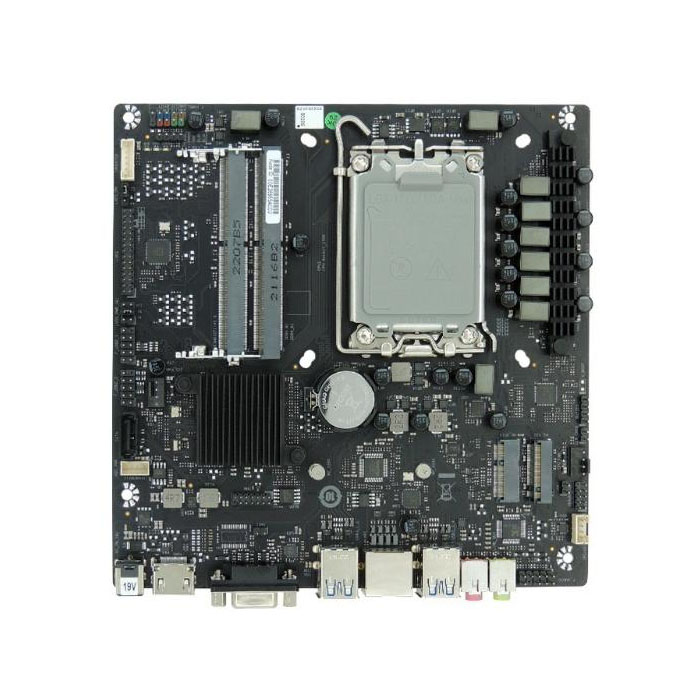

Placa-mãe X86-Placa INTEL H610

O desenvolvimento da placa de controle de produto industrial YCTECH inclui design de software de placa de controle industrial, atualização de software, design de diagrama esquemático, design de PCB, produção de PCB e processamento de PCBA localizado na costa leste da China. Nossa empresa projeta, desenvolve e fabrica placa-mãe X86-INTEL H610. Intel® Socket LGA1700 para processadores Intel® Core™, Pentium® Gold e Celeron® da 12ª e 13ª geração*

Suporta tecnologia Intel® Turbo Boost 2.0 e tecnologia Intel® Turbo Boost Max 3.0**

*CPU suporta apenas até 65W

*Consulte www.asus.com para obter a lista de suporte de CPU.

**O suporte Intel® Turbo Boost Max Technology 3.0 depende dos tipos de CPU.

chipset

Chipset Intel® H610

Memória

2 x SO-DIMM, máx. 64 GB, DDR4 3200/2933/2800/2666/2400/2133 MHz não ECC, memória sem buffer*

Arquitetura de memória de canal duplo

Suporta Intel® Extreme Memory Profile (XMP)

*O suporte à taxa de dados de memória real depende dos tipos de CPU e módulos DRAM, para obter mais informações, consulte www.asus.com para Memory QVL (Qualified Vendors Lists).

placa de vídeo

1 x DisplayPort**

1 porta HDMI®***

1 x conector LVDS

*As especificações gráficas podem variar entre os tipos de CPU.

** Suporta máx. 4K@60Hz conforme especificado em DisplayPort 1.4.

*** Suporta 4K@60Hz conforme especificado em HDMI 2.1.

interface do dispositivo de armazenamento

Total suporta 1 slot M.2 e 2 portas SATA 6Gb/s

Processadores Intel® 12ª geração

- 1 slot M.2 (chave M), tipo 2260/2280 (suporta modos PCIe 4.0 x4 e SATA)

Chipset Intel® H610

- 2 portas SATA 6.0 Gb/s

Função Internet

1 x Realtek 1 Gb Ethernet

ASUS LANGuard

Interface USB

USB traseiro (total de 4 portas)

2 x portas USB 3.2 Gen 2 (2 x Tipo-A)

2 portas USB 2.0

USB frontal (total de 7 portas)

1 x cabeçalho USB 3.2 Gen 1 suporta 2 portas USB 3.2 Gen 1 adicionais

2 x cabeçalhos USB 2.0 suportam 4 portas USB 2.0 adicionais

1 x cabeçalho USB 2.0 suporta 1 porta USB 2.0 adicional

efeitos sonoros

Realtek 7.1 Surround Sound CODEC de áudio de alta definição*

- Suporta: Detecção de Jack, Nova Retarefa de Jack no Painel Frontal

- Suporta reprodução de até 24 bits/192 kHz"

* Um chassi com um módulo de áudio HD no painel frontal é necessário para suportar a saída de áudio 7.1 Surround Sound.

Conectores de dispositivos de E/S do painel traseiro

2 portas USB 3.2 Gen 2

2 portas USB 2.0

1 x DisplayPort

1 porta HDMI®

1 porta Ethernet Realtek 1Gb

2 x conectores de áudio

1 x Conector de alimentação CC (suporte 19V)

Interface de dispositivo de E/S integrada

Ventilador e resfriamento relacionado

1 x cabeçalho do ventilador da CPU de 4 pinos

1 x cabeçalho do ventilador do chassi de 4 pinos

Relacionado ao poder

1 x Conector de alimentação +19V de 2 pinos

1 x conector de alimentação SATA

Relacionado ao armazenamento

1 x slot M.2 (Chave M)

2 portas SATA 6Gb/s

USB

1 x cabeçalho USB 3.2 Gen 1 suporta 2 portas USB 3.2 Gen 1 adicionais

2 x cabeçalho USB 2.0 suporta 4 portas USB 2.0 adicionais

1 x cabeçalho USB 2.0 suporta 1 porta USB 2.0 adicional

Relacionado ao sistema AIO

1 x Conector de alimentação CC interno de 2 pinos

1 x Conector de alto-falante estéreo

1 x cabeçalho DMIC

Relacionado ao monitor de tela plana

1 x cabeçalho de seleção de tensão do inversor de luz de fundo

1 x cabeçalho de brilho FPD

1 x cabeçalho de seleção de tensão do painel

1 x Cabeçalho sem painel

Diversos

1 x Cabeçalho CMOS claro

1 x Chassis Intrude cabeçalho

1 x cabeçalho da porta COM

1 x cabeçalho de depuração COM

1 x cabeçalho de áudio do painel frontal (AAFP)

1 x conector LVDS

1 x slot M.2 (Chave E)

1 x cabeçalho do alto-falante

1 x cabeçalho SPI TPM (14-1 pinos)

1 x cabeçalho do painel do sistema de 10-1 pinos

função BIOS

Flash ROM de 128 Mb, UEFI AMI BIOS

função gerencial

WOL por PME, PXE

conteúdo do pacote

Cabos

2 cabos SATA 6Gb/s

1 x cabo de alimentação SATA

Diversos

2 x escudos de E/S

Mídia de instalação

1 x DVD de suporte

Documentação

1 x cartão-chave de ativação expressa ACC

1 x guia do usuário

SO suportado

Windows® 11 64 bits, Windows® 10 64 bits

tamanho da placa-mãe

Fator de forma Mini-ITX fino

6,7" x 6,7" (17,0 cm x 17,0 cm)
